Чиллеры с водяным охлаждением серии EBSV.A

Промышленные водоохладители с водяным охлаждением конденсатора.

Максимальная надежность и долгий срок службы Повышенная эффективность холодильного компрессора Легкообслуживаемые, кожухотрубные испарители и конденсаторы Оптимальное решение для жарких регионов и систем большой мощности Низкотемпературное и специсполнения по запросу Подробнее

Водоохлаждающие установки «АНГАРА» серии «EBSV.A» обеспечивают охлаждение воды в соответствии с холодопроизводительностью.

Чиллеры серии «EBSV.A» производятся согласно стандартам качества ISO 9001:2000.

Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты.

Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности: Machinary Directive (MD): 98/37/EC: ТР/ТС 010/2011 Low Voltage Directive (LVD): 73/23/EEC: ТР/ТС 004/2011 Electromagnetic Compatibility Directive (EMC): 89/336/EEC: ТР/ТС 020/2011 Pressure Equipment Directive (PED): 97/23/EC: ТР/ТС 032/2013.

Технические характеристики чиллеров серии EBSV.A

Модель			EBSV-125A.1	EBSV-170A.1	EBSV-195A.1	EBSV-225A.1	EBSV-240A.1	EBSV-300A.1	EBSV-350A.1	EBSV-410A.1	EBSV-475A.1	EBSV-550A.1	EBSV-620A.1	EBSV-730A.1	EBSV-410A.2	EBSV-475A.2	EBSV-550A.2	EBSV-620A.2	EBSV-730A.2
Номинальная холодопроизводительность, кВт (1)	R134A		125,3	167,2	192,2	219	237	303	345	410	475	544	619	730	820	950	1088	1238	1460
Количество компрессоров			1	1	1	1	1	1	1	1	1	1	1	1	2	2	2	2	2
Номинальная потребляемая мощность э/д компрессора, кВт (1)	R134A		26,3	36	41	46,7	50,3	63,8	73,2	85,2	96,8	110,8	125,2	154,4	170,4	193,6	221,6	250,4	308,8
Контроль производительности			3-х ступенчатое												6-ти ступенчатое
Номинальный расход воды каждого испарителя, м3/ч (1)	R134A		21,55	28,76	33,06	37,67	40,76	52,12	59,34	70,52	81,7	93,57	106,47	125,56	141,04	163,4	187,14	212,94	251,12
Номинальный расход воды каждого конденсатора, м3/ч (1)			26,1	35	40,1	45,7	49,4	63,1	71,9	85,2	98,3	112,6	128	152,1	170,3	196,7	225,3	256	304,2
Количество холодильных контуров			1	1	1	1	1	1	1	1	1	1	1	1	2	2	2	2	2
Затраты хладагента, кг			30	44	51	57	65	83	87	90	95	110	135	140	167	169	202	266	267
Затраты масла, л			9,5	15	15	15	22	19	19	30	30	30	30	32	60	60	60	60	64
Уровень шума, дБ (2)			49	49	49	49	53	53	53	54	54	55	56	58	57	57	58	59	61
Рабочий вес, кг			1035	1295	1410	1490	1855	2015	2195	2670	2930	3135	3545	3785	5580	6180	6595	7410	7895
Размеры, (мм)	Длина	A	2300	2300	2600	2600	2600	2900	2900	3200	3250	3500	3700	4000	3800	3800	4000	4300	4600
	Ширина	B	1050	1050	1100	1100	1100	1250	1250	1250	1400	1400	1400	1450	1500	1500	1500	1500	1500
	Высота	C	1415	1415	1585	1585	1600	1650	1650	1650	1800	1800	1800	1800	2500	2500	2500	2500	2500
Присоединительные размеры испарителя, (мм)	Вход		DN80	DN80	DN100	DN100	DN100	DN125	DN125	DN125	DN150	DN150	DN150	DN200	2xDN125	2xDN150	2xDN150	2xDN150	2xDN200
	Выход		DN80	DN80	DN100	DN100	DN100	DN125	DN125	DN125	DN150	DN150	DN150	DN200	2xDN125	2xDN150	2xDN150	2xDN150	2xDN200
Присоединительные размеры конденсатора, (мм)	Вход		DN65	DN65	DN80	DN80	DN80	DN100	DN100	DN100	DN125	DN125	DN150	DN150	2xDN100	2xDN125	2xDN125	2xDN150	2xDN150
	Выход		DN65	DN65	DN80	DN80	DN80	DN100	DN100	DN100	DN125	DN125	DN150	DN150	2xDN100	2xDN125	2xDN125	2xDN150	2xDN150
Тип присоединения на испарителе			Фланцы

(1) - Т воды 12°C/7°C, окр.воздуха 28°C
(2) - значения, измеренные на расстоянии 10 м от установки

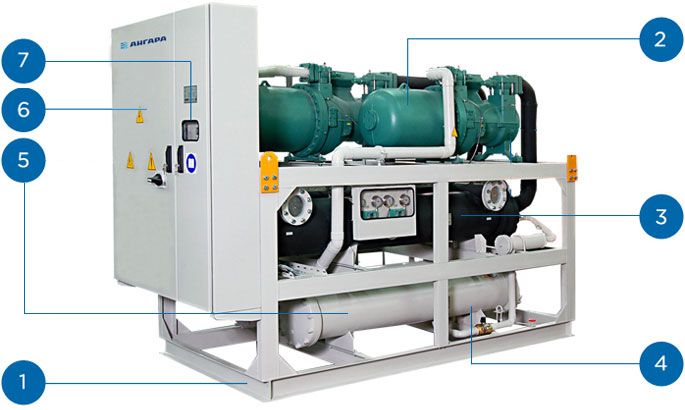

Конструкция

Рама Усиленная компактная рама.
Компрессор Надежный, экономичный винтовой компрессор с регулировкой производительности.
Испаритель Разборный кожухотрубный испаритель.
Конденсатор Разборный кожухотрубный одноконтурный конденсатор.
Охлаждение Повышенная эффективность за счет водяного охлаждения.
Электрощит Щит управления IP54 с максимальным набором защитных элементов.
Удаленное управление Микропроцессорное управление с возможностью удаленного подключения.
Обслуживание Легкость и простота обслуживания.

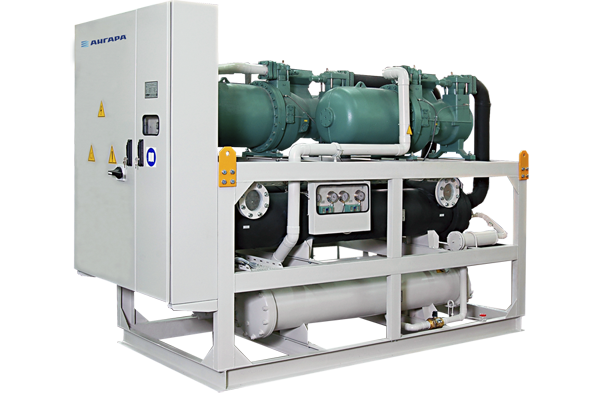

Описание компонентов чиллера

Компрессор. Один или два полугерметичных винтовых компрессора, работающих на R134A. Высокая надежность винтовых компрессоров обеспечивает долгий срок работы, без необходимости проведения сервисных работ. Винтовые компрессора просты в обслуживании, что обусловлено маленьким количеством движущихся частей в компрессоре. Винтовые компрессора оборудованы запорным вентилем на нагнетательной линии, обратным клапаном на нагнетательной линии, датчиком уровня масла, смотровым стеклом, отделителем масла, масляным фильтром, подогревом картера, регулятор производительности, виброгасители, тепловой защитой мотора, температурным датчиком. Питание 3ф/400В/50Гц.

Конденсатор. Кожухотрубный конденсатор водяного охлаждения изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Конденсаторы изготавливаются согласно стандартам EN 14276-1 и EN 134445

Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами, имеющими необходимую толщину.

Электрическая панель управления. Панель управления изготовлена со степенью защиты IP54. Для автоматической и безопасной работы установки электрическая панель разделена на двух блоков: силовой блок и блок управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1. Питание 3ф/400В/50Гц.

Микропроцессор. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки, выдаваемые системой, история всех сбоев. Кроме того, микропроцессор автоматически регулирует работу каждого компрессора, обеспечивая эффективную работу установки.

Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапаны, реле давления, реле протока, предохранительные клапана.
