Модельный ряд состоит из 36 конденсаторов «АНГАРА» производительностью от 11,4 кВт до 1149,2 кВт. Конденсаторы производятся для применения с „HFC“ и „HCFC“ хладагентами.
Промышленные конденсаторы серии ESK.D
Промышленные агрегаты для конденсации хладагента.
Стандартный ряд от 11 до 1149 кВт.
Охлаждение МОРСКОЙ водой.
Специальныке материалы конструкции обеспечивают низкий уровень коррозии и отложений.
Разборная конструкция.
Прочистка без разгерметизации фреонового контура.
Подробнее

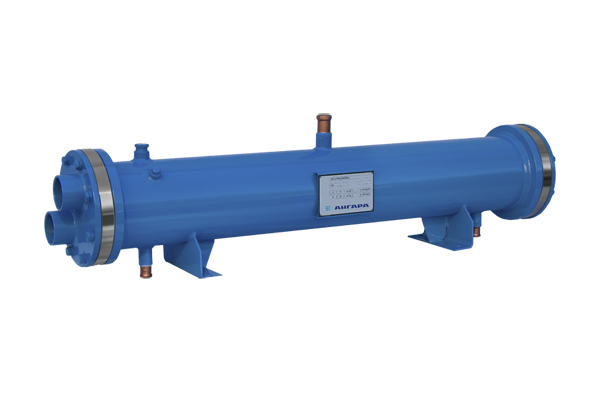

Конденсаторы серии ESK.D
Конденсаторы серии «ESK.D» производятся из высококачественных материалов в соответствии с европейской директивой оборудования, работающего под давлением. Специально профилированные трубы изготавливаются из сплава меди и никеля и обеспечивают высокую теплопередачу; трубные решетки, внутренняя поверхность, перегородки и соединения для холодильного агента изготавливаются из углеродистой стали; болты изготавливаются из стали, прокладки из резины. По запросу возможно изготовление трубных решеток из сплава хрома и никеля.
По запросу конденсаторы поставляются с установленным предохранительным клапаном.
Все конденсаторы оборудованы патрубками для входа/выхода холодильного агента, сервисным штуцером и предохранительным клапаном, патрубками для входа/выхода водяной линии, штуцерами для сброса воды и воздуха.
Каждый конденсатор поставляется с заменяемым анодом из цинка. При разрушении анода, его следует заменить.
Готовые конденсаторы испытываются на утечки под давлением 30 бар для холодильного контура, 10 бар для водяного контура.
Технические характеристики кожухотрубных конденсаторов серии ESK.D
| Модель | ESK.D-11 | ESK.D-16 | ESK.D-22 | ESK.D-27 | ESK.D-33 | ESK.D-40 | ESK.D-48 | ESK.D-52 | ESK.D-56 | ESK.D-64 | ESK.D-71 | ESK.D-79 |
| Номинальная холодо- производительность, кВт |
11,4 | 17,1 | 22,7 | 28,3 | 33,9 | 41,6 | 49,6 | 53,7 | 57,8 | 65,9 | 74,1 | 82,4 |
| Номинальный расход воды , м3/ч |
1,7 | 2,6 | 3,4 | 4,3 | 5,1 | 8,6 | 10,3 | 11,1 | 12,0 | 13,7 | 15,4 | 17,1 |
| Падение давления, кПа | 50,6 | 52,2 | 54,4 | 52,1 | 53,2 | 29,7 | 30,6 | 31,2 | 32,0 | 33,1 | 34,5 | 36,2 |
| Объем хладагента, дм3 | 8,3 | 7,8 | 7,2 | 6,7 | 6,1 | 9,0 | 8,3 | 14,1 | 13,7 | 13,0 | 18,5 | 17,7 |
| Объем воды, дм3 | 1,7 | 2,1 | 2,5 | 2,9 | 3,3 | 3,5 | 4,1 | 4,3 | 4,6 | 5,2 | 6,5 | 7,0 |
| Вес, кг | 37 | 38 | 40 | 41 | 42 | 47 | 49 | 56 | 57 | 58 | 70 | 72 |
Размеры кожухотрубных конденсаторов серии ESK.D
| Модель | ESK.D-11 | ESK.D-16 | ESK.D-22 | ESK.D-27 | ESK.D-33 | ESK.D-40 | ESK.D-48 | ESK.D-52 | ESK.D-56 | ESK.D-64 | ESK.D-71 | ESK.D-79 | |
| A | 855 | 855 | 855 | 860 | 860 | 1115 | 1115 | 1115 | 1115 | 1115 | 1125 | 1125 | |
| B | 750 | 750 | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| C | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 260 | 260 | |
| D | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 168 | 168 | 168 | 194 | 194 | |
| E | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 140 | 140 | 140 | 160 | 160 | |
| F | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 80 | 80 | |
| H | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 50 | 50 | |
| K | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| L | 400 | 400 | 400 | 400 | 400 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| Водяная линия |
d1 | 1" | 1" | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | - | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" |
| d2 | - | - | - | - | - | 2" | 2" | 2" | 2" | 2" | 2" | 2" | |
| Фреоновая линия |
d3 | 16 | 22 | 22 | 22 | 22 | 28 | 28 | 28 | 28 | 28 | 35 | 35 |
| d4 | 16 | 16 | 16 | 19 | 19 | 19 | 19 | 22 | 22 | 22 | 28 | 28 | |
| d5 | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 3/4" | 3/4" | |
Температура конденсации 42 °С
Температура воды на входе 30 °С
Хладагент R407C
Коэффициент загрязнения 0,000086 м2K/W
Переохлаждение 3 °С
Технические характеристики кожухотрубных конденсаторов серии ESK.D
| Модель | ESK.D-87 | ESK.D-95 | ESK.D-103 | ESK.D-108 | ESK.D-124 | ESK.D-140 | ESK.D-151 | ESK.D-162 | ESK.D-184 | ESK.D-194 | ESK.D-238 | ESK.D- 255 |
| Номинальная холодо- производительность, кВт |
90,9 | 99,1 | 107,6 | 111,7 | 128,8 | 145,8 | 157,5 | 168,5 | 192,7 | 204,4 | 250,3 | 269,4 |
| Номинальный расход воды , м3/ч |
18,9 | 20,6 | 22,3 | 17,1 | 19,7 | 22,3 | 24,0 | 25,7 | 29,1 | 30,8 | 27,7 | 41,4 |
| Падение давления, кПа | 38,0 | 32,0 | 32,8 | 36,1 | 37,1 | 38,3 | 39,1 | 40,0 | 37,7 | 38,3 | 40,9 | 45,7 |
| Объем хладагента, дм3 | 17,0 | 23,7 | 22,9 | 38,4 | 36,7 | 34,9 | 33,8 | 32,6 | 58,6 | 57,4 | 52,9 | 51,7 |
| Объем воды, дм3 | 7,5 | 8,1 | 8,6 | 9,7 | 10,9 | 12,1 | 12,9 | 13,7 | 17,3 | 18,1 | 21,3 | 22,1 |
| Вес, кг | 74,0 | 91,0 | 93,0 | 114,0 | 119,0 | 123,0 | 126,0 | 129,0 | 175,0 | 178,0 | 189,0 | 192,0 |
Размеры кожухотрубных конденсаторов серии ESK.D
| Модель | ESK.D-87 | ESK.D-95 | ESK.D-103 | ESK.D-108 | ESK.D-124 | ESK.D-140 | ESK.D-151 | ESK.D-162 | ESK.D-184 | ESK.D-194 | ESK.D-238 | ESK.D-255 | |
| A | 1125 | 1135 | 1135 | 1635 | 1635 | 1635 | 1635 | 1635 | 1660 | 1660 | 1660 | 1660 | |
| B | 1000 | 1000 | 1000 | 150 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| C | 260 | 260 | 260 | 260 | 260 | 260 | 260 | 260 | 320 | 320 | 320 | 320 | |
| D | 194 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 273 | 273 | 273 | 273 | |
| E | 160 | 180 | 180 | 180 | 80 | 180 | 180 | 180 | 220 | 220 | 220 | 220 | |
| F | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | |
| H | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 60 | |
| K | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | |
| L | 600 | 600 | 600 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Водяная линия |
d1 | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | - | 1 1/2" | 1 1/2" | 1 1/2" | - | - | - | - |
| d2 | 2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 3" | 3" | 3" | 3" | |
| Фреоновая линия |
d3 | 35 | 35 | 35 | 35 | 35 | 42 | 42 | 42 | 54 | 54 | 54 | 54 |
| d4 | 28 | 28 | 28 | 28 | 28 | 35 | 35 | 35 | 35 | 35 | 42 | 42 | |
| d5 | 3/4" | 1" | 1" | 1" | 1" | 1" | 1" | 1" | 1" | 1" | 1" | 1" | |
Температура конденсации 42 °С
Температура воды на входе 30 °С
Хладагент R407C
Коэффициент загрязнения 0,000086 м2K/W
Переохлаждение 3 °С
Технические характеристики кожухотрубных конденсаторов серии ESK.D
| Модель | ESK.D-284 | ESK.D-325 | ESK.D-372 | ESK.D-406 | ESK.D-473 | ESK.D-541 | ESK.D-609 | ESK.D-692 | ESK.D-801 | ESK.D-874 | ESK.D-947 | ESK.D-1092 |
| Номинальная холодо- производительность, кВт |
296,2 | 340,9 | 389,2 | 425,3 | 496,9 | 568,8 | 639,3 | 724,2 | 839,6 | 917,1 | 994,6 | 1149,2 |
| Номинальный расход воды , м3/ч |
37,8 | 43,2 | 49,5 | 54,0 | 63,0 | 72,0 | 81,0 | 75,5 | 99,0 | 108,0 | 117,0 | 135,0 |
| Падение давления, кПа | 50,0 | 52,5 | 46,9 | 47,8 | 49,9 | 52,3 | 47,7 | 51,3 | 53,5 | 55,1 | 56,8 | 52,3 |
| Объем хладагента, дм3 | 72,9 | 68,3 | 105,6 | 101,8 | 94,1 | 86,4 | 110,7 | 120,7 | 164,7 | 156,1 | 147,5 | 201,9 |
| Объем воды, дм3 | 26,2 | 29,4 | 36,4 | 39,1 | 44,4 | 49,8 | 65,5 | 74,5 | 92,4 | 98,4 | 104,4 | 125,7 |
| Вес, кг | 228 | 240 | 283 | 292 | 311 | 330 | 410 | 455 | 625 | 646 | 67 | 775 |
Размеры кожухотрубных конденсаторов серии ESK.D
| Модель | ESK.D-284 | ESK.D-325 | ESK.D-372 | ESK.D-406 | ESK.D-473 | ESK.D-541 | ESK.D-609 | ESK.D-692 | ESK.D-801 | ESK.D-874 | ESK.D-947 | ESK.D-1092 | |
| A | 2160 | 2160 | 2230 | 2230 | 2230 | 2230 | 2270 | 2520 | 2550 | 2550 | 2550 | 2565 | |
| B | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2250 | 2250 | 2250 | 2250 | 2250 | |
| C | 320 | 320 | 375 | 375 | 375 | 375 | 440 | 440 | 490 | 490 | 490 | 540 | |
| D | 273 | 273 | 324 | 324 | 324 | 324 | 356 | 356 | 406 | 406 | 406 | 457 | |
| E | 220 | 220 | 250 | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | |
| F | 100 | 100 | 120 | 120 | 120 | 120 | 140 | 140 | 150 | 150 | 150 | 150 | |
| H | 60 | 60 | 60 | 60 | 60 | 60 | 70 | 70 | 80 | 80 | 80 | 80 | |
| K | 150 | 150 | 150 | 150 | 150 | 150 | 180 | 180 | 200 | 200 | 200 | 200 | |
| L | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Водяная линия |
d1 | - | - | - | - | - | - | - | - | - | - | - | - |
| d2 | 3" | 3" | DN100 | DN100 | DN100 | DN100 | DN125 | DN125 | DN125 | DN125 | DN125 | DN150 | |
| Фреоновая линия |
d3 | 54 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 114,3 | 114,3 |
| d4 | 42 | 42 | 42 | 42 | 54 | 54 | 54 | 76 | 76 | 76 | 80 | 80 | |
| d5 | 1" | 1" | 2x1" | 2x1" | 2x1" | 2x1" | 2x1" | 2x1" | 3x1" | 3x1" | 3x1" | 3x1" | |
Температура конденсации 42 °С
Температура воды на входе 30 °С
Хладагент R407C
Коэффициент загрязнения 0,000086 м2K/W
Переохлаждение 3 °С
