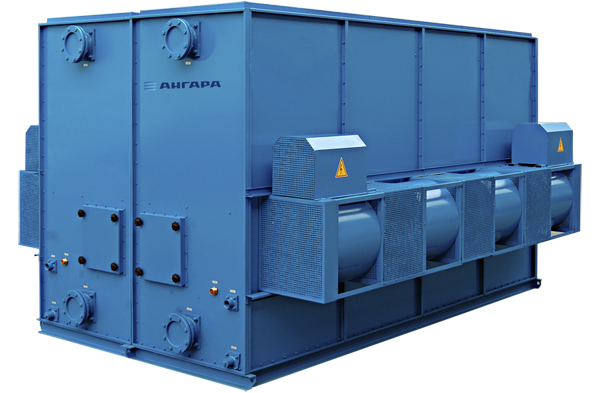

Градирни с радиальными вентиляторами серии ERKK

Стальные градирни с пониженным уровнем вибрации.
Корпус из оцинкованной стали с эпоксидным покрытием. Сниженные потери воды. Низкий уровень шума за счет применения центробежных вентиляторов. Комплект опций для российских условий эксплуатации.
Заказать сейчас
Подробнее

Серия ERKK

Градирни с радиальными вентиляторами используются в системах охлаждения и вентиляции. Охлаждение происходит за счет теплопередачи при противоточном контакте воды и воздуха. Градирни выпускаются с мощностью 105,2-1388,4 кВт. Нагнетание воздуха производится за счет работы радиальных вентиляторов, которые работают без шума и вибрации.

Технические характеристики серии ERKK

ERRK 18 Номинальная холодопроизводительность Номинальный
расход воды (м3/ч)		 KB Количество
вентиляторов		 Электродвигатель мощ-
ность (кВт) х кол-во		 Объем встроен-
ной емкости (л)		 Вес, кг
Пустой Полный
ERRK 18 105,2 18,1 2,62 1 (2,2)х1 390 365 755
ERRK 24 142 24,4 3,53 1 (2,2)х1 470 415 885
ERRK 30 173,8 29,9 4,32 1 (3)х1 390 420 810
ERRK 43 252,3 43,4 6,29 2 (5,5)х1 780 665 1445
ERRK 60 374,1 50,7 8,65 2 (5,5)х1 1015 775 1790
ERRK 73 426,2 73,3 10,62 3 (4+2,2)х1 1170 980 2150
ERRK 82 473,8 81,5 11,8 3 (4+2,2)х1 1520 1060 2580
ERRK 98 568 97,7 14,14 4 (4)х2 1570 1210 2780
ERRK 120 694,2 119,4 17,31 4 (5,5)х2 2030 1380 3410
ERRK 146 852,3 146,6 21,24 6 (4+2,2)х2 2340 1960 4300
ERRK 163 947,7 163 23,6 6 (4+2,2)х2 3040 2120 5160
ERRK 195 1136 195,4 28,28 8 (4)х4 3140 2420 5560
ERRK 240 1388 238,8 34,62 8 (4)х4 4060 2760 6820

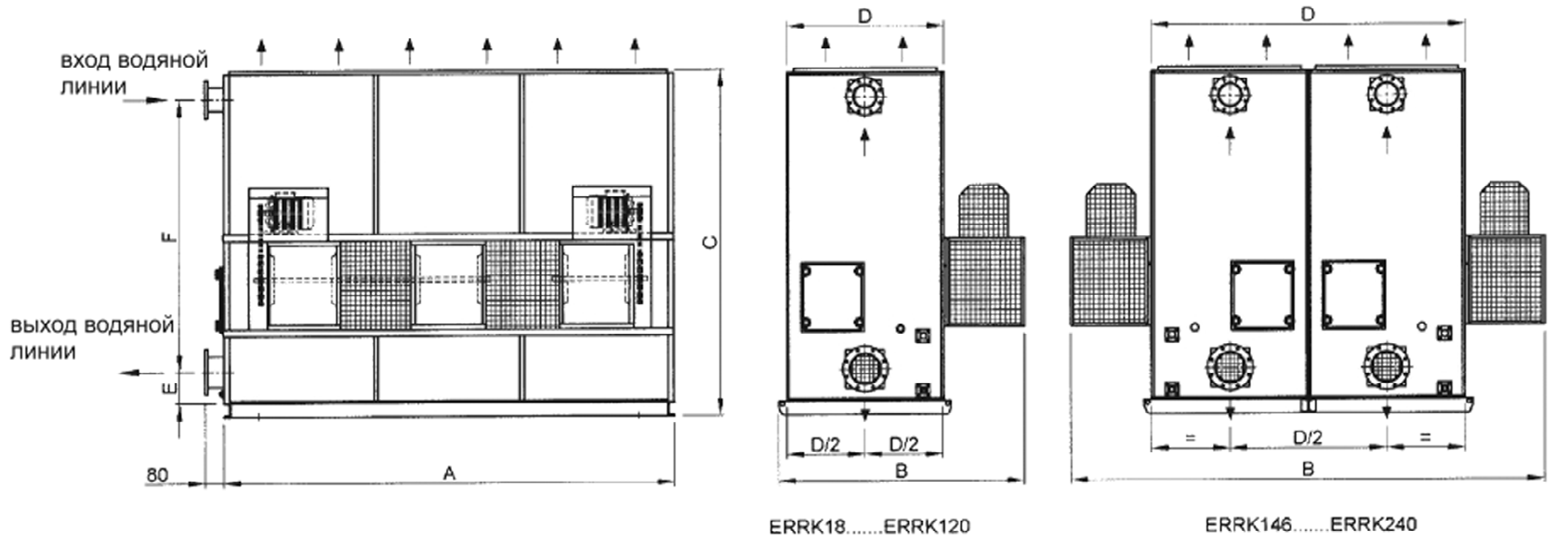

Габаритные размеры градирен серии ERRK

Модель ERRK 18 ERRK 24 ERRK 30 ERRK 43 ERRK 60 ERRK 73 ERRK 82 ERRK 98 ERRK 120 ERRK 146 ERRK 163 ERRK 195 ERRK 240
A 1105 1105 1105 2130 2130 3155 3155 4180 4180 3155 3155 4180 4180
B 1650 1965 1765 1765 2065 1765 2065 1765 2065 3430 4030 3430 4030
C 1950 1950 2410 2420 2420 2420 2420 2440 2440 2420 2420 2440 2440
D 1100 1300 1100 1100 1400 1100 1400 1100 1400 2200 2800 2200 2800
E 180 180 200 200 200 230 230 275 275 230 230 275 275
F 1530 1530 1970 1980 1980 1950 1950 1925 1925 1950 1950 1925 1925
Вход DN80 DN80 DN100 DN100 DN100 DN125 DN125 DN150 DN150 2xDN125 2xDN125 2xDN150 2xDN150
Выход DN100 DN100 DN125 DN125 DN125 DN150 DN150 DN200 DN200 2xDN150 2xDN150 2xDN200 2xDN200
Подпитка 1/2" 1/2" 3/4" 3/4" 3/4" 1" 1" 1 1/4" 1 1/4" 2 x 1"  2 x 1"  2 x 1 1/4" 2 x 1 1/4"

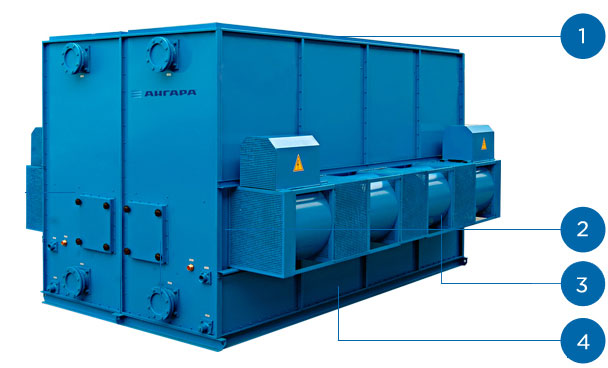

Конструкция

  1. Корпус Корпус из оцинкованной стали с эпоксидным покрытием.
  2. Емкость Встроенная емкость для воды.
  3. Вентиляторы Эффективные центробежные вентиляторы.
  4. Защита Система защиты от замерзания воды (опция).

Корпус градирен производится из листовой оцинкованной стали, что позволяет избежать коррозии.

Отверстия для транспортировки выполненные из NPU профиля, предназначены для подъема и перемещения устройства.

Радиальные вентиляторы расположены симметрично относительно входа в градирню. Вентиляторы выполнены из оцинкованной стали. Вентиляторы приводятся в движение электродвигателем, посредством ременной передачи. Питание электродвигателя 3Ф/380В/50Гц.

Эксплуатационный люк позволяет вести наблюдение за положением поплавка и состоянием внутренней поверхности корпуса.

Пластиковый наполнитель выполнен из негорючего материала с целью увеличения поверхности контакта воды и воздуха.

Каплеотбойник (элиминатор) препятствует уносу воды из градирни. Выполнен из пластика специальной формы.

Выходной патрубок и фильтр. Выполненный из перфорированной стали, фильтр смонтирован с патрубком для выхода воды.

Входной патрубок и форсунки. Специальное исполнение форсунок позволяет распределять воду на решетки наполнителя максимально эффективно.

Поплавок смонтирован в нижней части корпуса для поддержания уровня воды.
