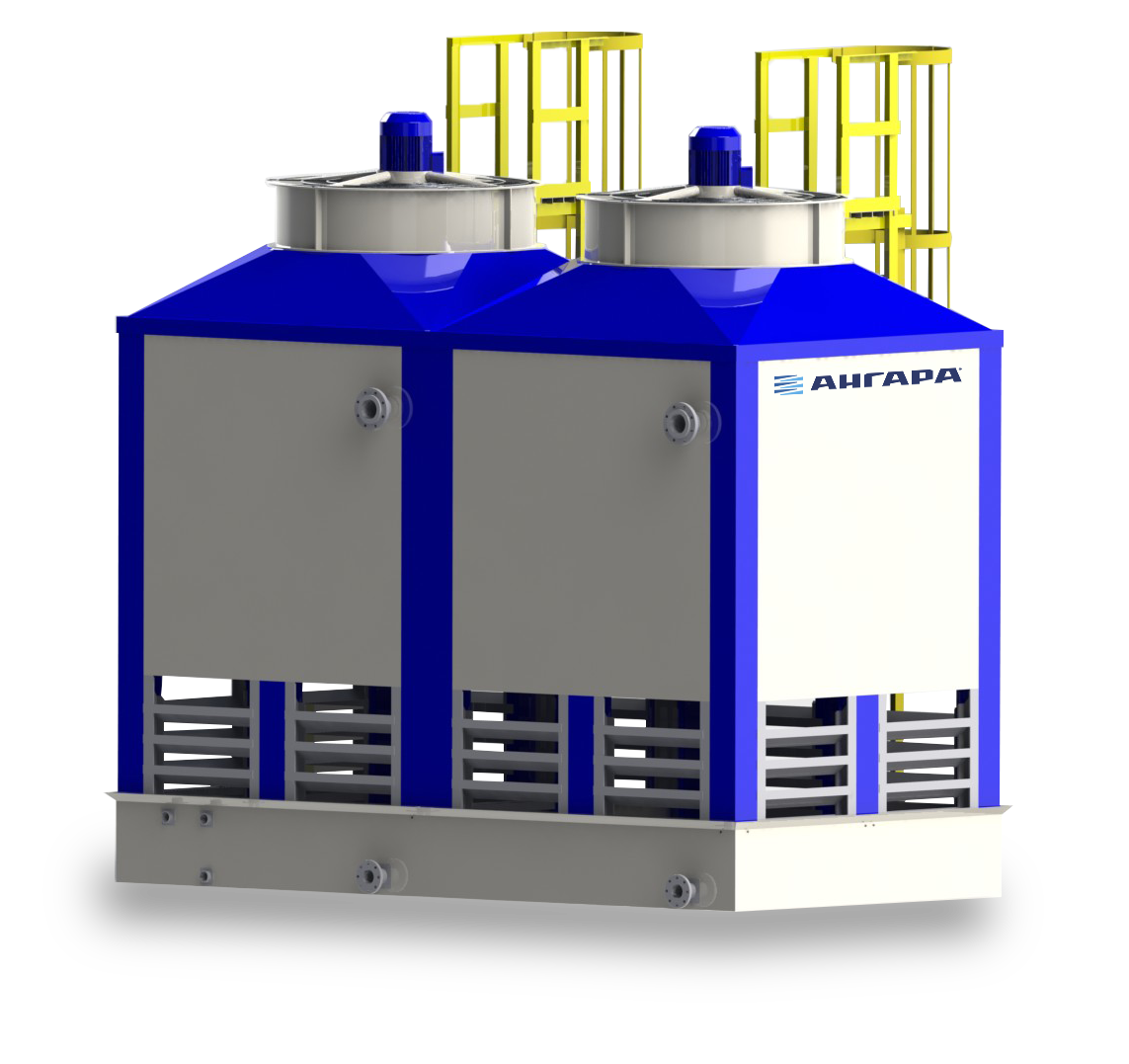

Модульные градирни "АНГАРА" серии HMP из полиэстера – это современное охлаждающее оборудование, основные компоненты которого выполнены из полиэстера (армированного стекловолокном или волоконноармированного). Данное оборудование разработано по усовершенствованному дизайну для обеспечения оптимального процесса охлаждения. Основные несущие конструкции градирен - обшивка, каплеуловительная система, бассейн, диффузоры выполнены из стеклопластика, который является стойким к коррозии, ультрафиолету и очень долговечным в эксплуатации.

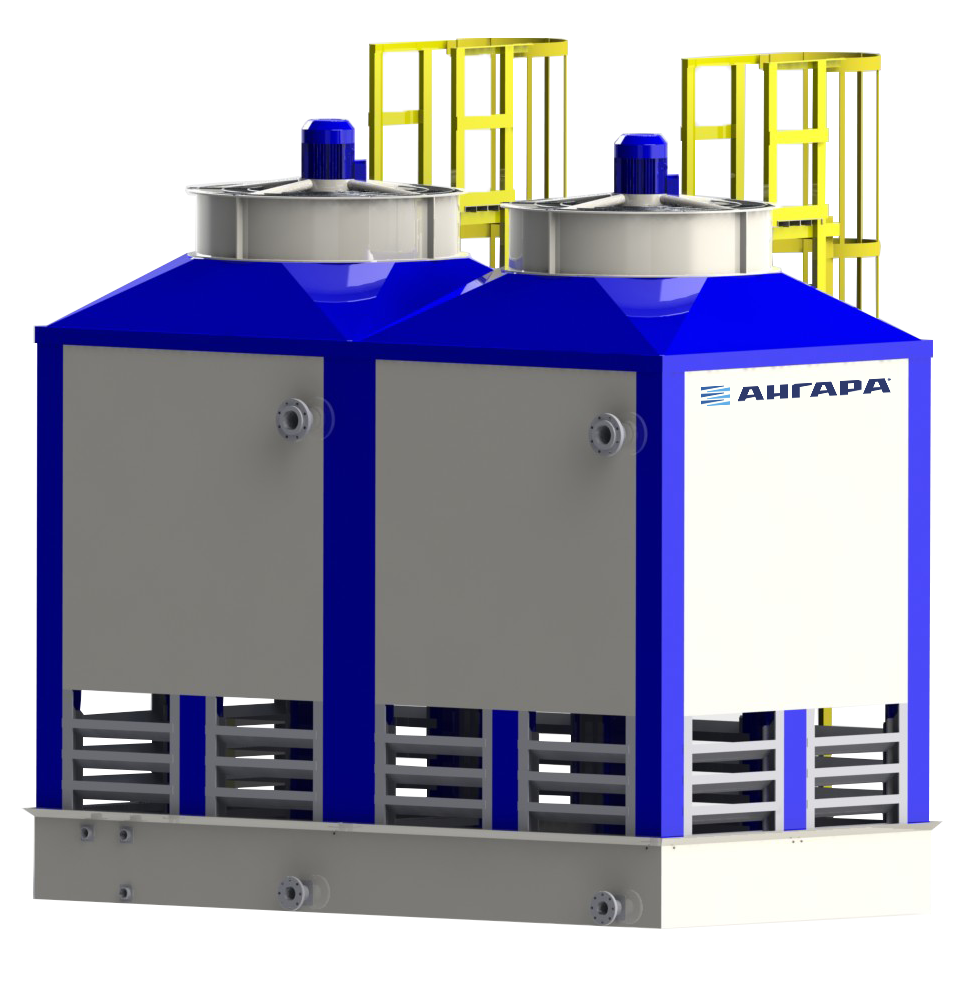

Градирни из стеклопластика серии HMP
Градирни из стеклопластика серии HMP
Градирни из полиэстера, армированного стекловолокном.
Конструкция полностью из армированного пластика
Полное отсутствие коррозии
Устойчивость к любым погодным условиям
Срок эксплуатации – 30 лет
Модульная конструкция (до 6 000 000 кКал/час на 1 секцию)
Легкость монтажа, эксплуатации и ремонта
Подробнее
Технические характеристики модели HMP
| Модель | Собственный сухой вес (кг) |
Полный рабочий вес (кг) |
Номинальная мощ- ность двигателя (кВ) |
40/30/24°С | 35/30/25°С | ||
| Мощность (ккал/час) |
Расход воды (м3/час) |
Мощность (ккал/час) |
Расход воды (м3/час) |
||||
| HMP (5*5) | 420 | 1.808 | 2,2 | 300.000 | 30 | 200.000 | 40 |
| HMP (7*7) | 850 | 3.017 | 4 | 770.000 | 77 | 450.000 | 90 |
| HMP(7*9) | 985 | 4.213 | 4 | 970.000 | 97 | 575.000 | 115 |
| HMP(8*8) | 1.050 | 4.900 | 5,5 | 1.010.000 | 101 | 600.000 | 120 |
| HMP (9*9) | 1.120 | 6.036 | 5,5 | 1.250.000 | 125 | 775.000 | 155 |
| HMP(8*12) | 1.450 | 6.801 | 11 | 1.400.000 | 140 | 950.000 | 190 |
| HMP(9*12) | 1.685 | 7.702 | 11 | 1.650.000 | 165 | 1.025.000 | 205 |
| HMP (12*12) | 2.255 | 10.895 | 11 | 2.200.000 | 220 | 1.375.000 | 275 |
| HMP (12*14) | 2.620 | 13.592 | 15 | 2.800.000 | 280 | 1.550.000 | 310 |
| HMP (14*14) | 3.070 | 15.864 | 15 | 3.330.000 | 330 | 2.000.000 | 400 |
| HMP(14*16) | 3.575 | 18.715 | 18,5 | 4.000.000 | 400 | 2.350.000 | 470 |
| HMP(16*16) | 4.170 | 21.090 | 18,5 | 4.600.000 | 460 | 2.550.000 | 510 |
| HMP (16*18) | 4.595 | 24.599 | 22 | 5.100.000 | 510 | 2.800.000 | 560 |
| HMP(18*18) | 5.065 | 27.233 | 22 | 5.850.000 | 585 | 3.175.000 | 635 |
Варианты материалов градирен
| Модель | Ширина(А) | Длина(В) | Высота(С) | Высота впуска воды (Л) |
Диаметр воды на входе-выходе |
Высота бассейна |
Диаметр вентилятора |
| НМР (5x5) | 1.500 | 1.500 | 3.250 | 2.280 | 110 | 500 | 900 |
| НМР (7x7) | 1.950 | 1.950 | 3.640 | 2.480 | 110 | 450 | 1.200 |
| НМР (7x9) | 2.100 | 2.700 | 3.880 | 2.730 | 160 | 525 | 1.500 |
| НМР (8x8) | 2.400 | 2.400 | 4.130 | 2.870 | 160 | 530 | 1.500 |
| НМР (9x9) | 2.700 | 2.700 | 4.210 | 2.870 | 160 | 530 | 1.500 |
| НМР (8x12) | 2.400 | 3.600 | 4.160 | 3.110 | 160 | 525 | 1.800 |
| НМР (9x12) | 2.700 | 3.600 | 4.310 | 2.950 | 160 | 540 | 1.800 |
| НМР (12x12) | 3.600 | 3.600 | 4.520 | 2.950 | 160 | 540 | 1.800 |
| НМР (12x14) | 3.600 | 4.200 | 5.000 | 3.300 | 200 | 590 | 2.000 |
| НМР (14x14) | 4.200 | 4.200 | 5.030 | 3.350 | 200 | 590 | 2.400 |
| НМР (14x16) | 4.200 | 4.800 | 5.390 | 3.700 | 250 | 600 | 2.750 |
| НМР (16x16) | 4.800 | 4.800 | 5.390 | 3.700 | 250 | 600 | 2.750 |
| НМР (16x18) | 4.800 | 5.400 | 5.600 | 3.820 | 250 | 650 | 3.200 |
| НМР (18x18) | 5.400 | 5.400 | 5.600 | 3.780 | 250 | 650 | 3.200 |
Варианты материалов градирен HMP
| Корпус | Ороситель | Водораспределитель | Каплеуловитель | Вентилятор |
| Полиэстер | ПП Бигуди | ПВХ | ПВХ C-типа | PPG / PAG |
| Винилэстер | ПВХ Пленочный | ПП | ПВХ ячеистого типа | Алюминий |
| Пламезамедляющий полиэстер | ПП Брызгальный | ПАС Трубопровод и канал | FRP Бесшумный |

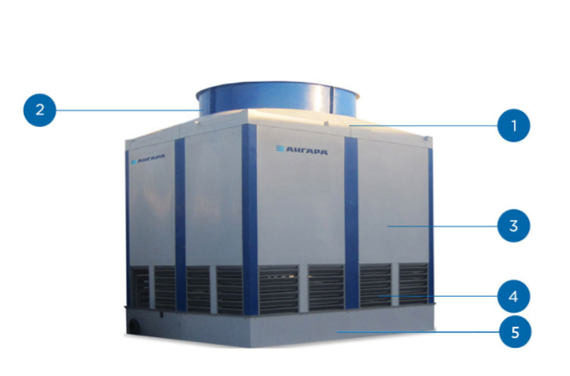

Конструкция
- Корпус Корпус из полиэстера армированного стекловолокном
- Вентиляторы Эффективные малошумные вентиляторы
- Каплеуловительная система
- Диффузоры
- Бассейн
Основная конструкция
Внутренние и внешние поверхности градирни выполнены из материала «Gel-Coat» с красящими пигментами на основе полиэстера, стойкого к любым погодным условиям и УФ облучению. Этот материал не тускнеет, не деформируется, имеют эстетичный вид и не требует покраски. Обшивка градирен выполнена по технологии сэндвич из «Gel-Coat» + стекловолокно + полиэстер.
Стеклопластиковые профили
Стеклопластиковые профили обладают низким удельным
весом, высокой прочностью, коррозионной стойкостью в
агрессивных средах, высокой стойкостью к ультрафиолетовому
излучению. Данные изделия изготавливаются методом пултрузии,
особенность технологии которого заключается в непрерывной
протяжке ровинга из нитей-волокон, предварительно пропитанных
многокомпонентной смесью на основе связующих из различных
смол, отвердителей, наполнителей, красителей. В градирнях
«АНГАРА» подпорки оросителей, водоуловителей и
водораспределителей, а также лестница и сервисная платформа
выполнены из стеклопластика, армированного стекловолокном.
Вентиляторы
В наших градирнях используются вентиляторы с алюминиевыми лопастями и бесшумные
вентиляторы с стеклопластиковыми лопастями. Угол наклона лопастей регулируются.
Ступицы рабочих колес вентиляторов изготавливаются из алюминиевых или металлических
сплавов.
Двигатель
Типоразмеры корпуса: 56 - 200
Номинальная мощность: от 1,1 кВт до 30 кВт
Полюса: 4, 6, 8
Степень защиты: IР55, IР56, 1Р65
Напряжение: Стандарт 400 В, по запросу от 110 В до 690 В.
Частота: 50 или 60 Гц.
Корпус: Размер корпуса 56 и 200 из алюминия, 132 и 450 из чугуна.
Класс изоляции: стандартный "Р",
Класс теплостойкости: Класс «Б» (80К)
Редуктор
В градирнях используется редуктор с вертикальным входом-выходом.
Вал и шестерни из закаленной стали. В гильзе используются подшипники качения.
Корпус и крышка из серого чугуна GG20.
Реле вибрации
Реле вибрации имеют переключающий контакт и алюминиевый
корпус. Реле вибрации используется в качестве меры
предосторожности при разрушении от вибронагрузок.
Система каплеуловителей
Каплеуловители изготавливаются из ПВХ и препятствуют капельному уносу воды с потоком воздуха в виде мелких пылеобразных частиц и минимизируют ее потери.
Водораспределительная система
Служит для равномерного распределения
охлаждаемой воды по всей площади оросителей.
Состоит из ПВХ и ПП трубопроводов с
водоразбрызгивающими соплами. При температуры
подаваемой воды ниже 55 °С используется
трубопроводы из ПВХ, при более высокой
температуре трубопроводы из ПП.
Система водораспределения лоткового типа из
стеклопластика GRP
Система водораспределения лоткового типа с
открытым верхом используется в отраслях
промышленности (металлургическая, масложировая)
с высокой степенью загрязнения и повышенным
содержанием примесей металлов. Отличается
простотой очистки системы. Данная система
изготавливается из стеклопластика GRP.
Форсунки
Разбрызгиватели, используемые в наших градирнях,
изготовлены из полипропилена. Форсунки специально
разработаны таким образом, чтобы можно было легко
монтировать, снимать, промывать.
Оросители
- ПП (полипропилен) оросители типа бигуди
используется для воды со средней степенью
загрязненности, в загрязненной и пыльной среде,
в системах с большой концентрацией в воде твердых
частиц и анализом воды с повышенной жесткостью,
способствующей образованию отложений. Данные
оросители из полипропилена устойчивы до температуры 90°С.
Практичны в эксплуатации и легко очищаются.
- Оросители пленочного типа из ПВХ
Оросители изготовлены из особых многослойных
ПВХ пленок. Пленочные оросители обеспечивают
максимальное охлаждение и минимальное воздушное
сопротивление. Данные оросители рекомендуется при
количестве взвесей в воде от 20 до 100 ррм и с нормальной
жёсткостью.
- Полипропиленовые (ПП) оросители брызгального типа
Состоят из сеток, обеспечивающих свободный проход воздуха и воды.
В частности, оросители брызгального типа используется в
загрязненной и пыльной среде, в оборотных системах с
большой концентрацией взвесей более 100 ррм, с большой
жесткостью и содержанием оксидов металлов. Данные оросители исключают возможность закупоривания просвета, имеет
жаростойкость до температуры 90° С.
Сервисный люк
В наших градирнях имеется сервисный люк, технического
обслуживания, размером 500x700 мм, изготовленные из
стеклопластика методом холодного прессования.
Дополнительные аксессуары для градирен HMP
Реле низкого уровня воды
Они используются для контроля уровня
воды в бассейне градирни. Это предотвращает
повреждение системы путем выключения насосов,
когда уровень воды достигает критического уровня.
Обогреватель водяного бассейна
В наших градирнях используется 6 кВт нагреватель водяного
бассейна для предотвращения замерзания воды в зимний
период
Преобразователь частоты
Оборудование, используемое для управления
скоростью вращения вентилятора. Как правило,
вращение вентилятора регулируется в зависимости
от температуры воды на выходе из градирни
Электрическая панель
Щит управления градирней
