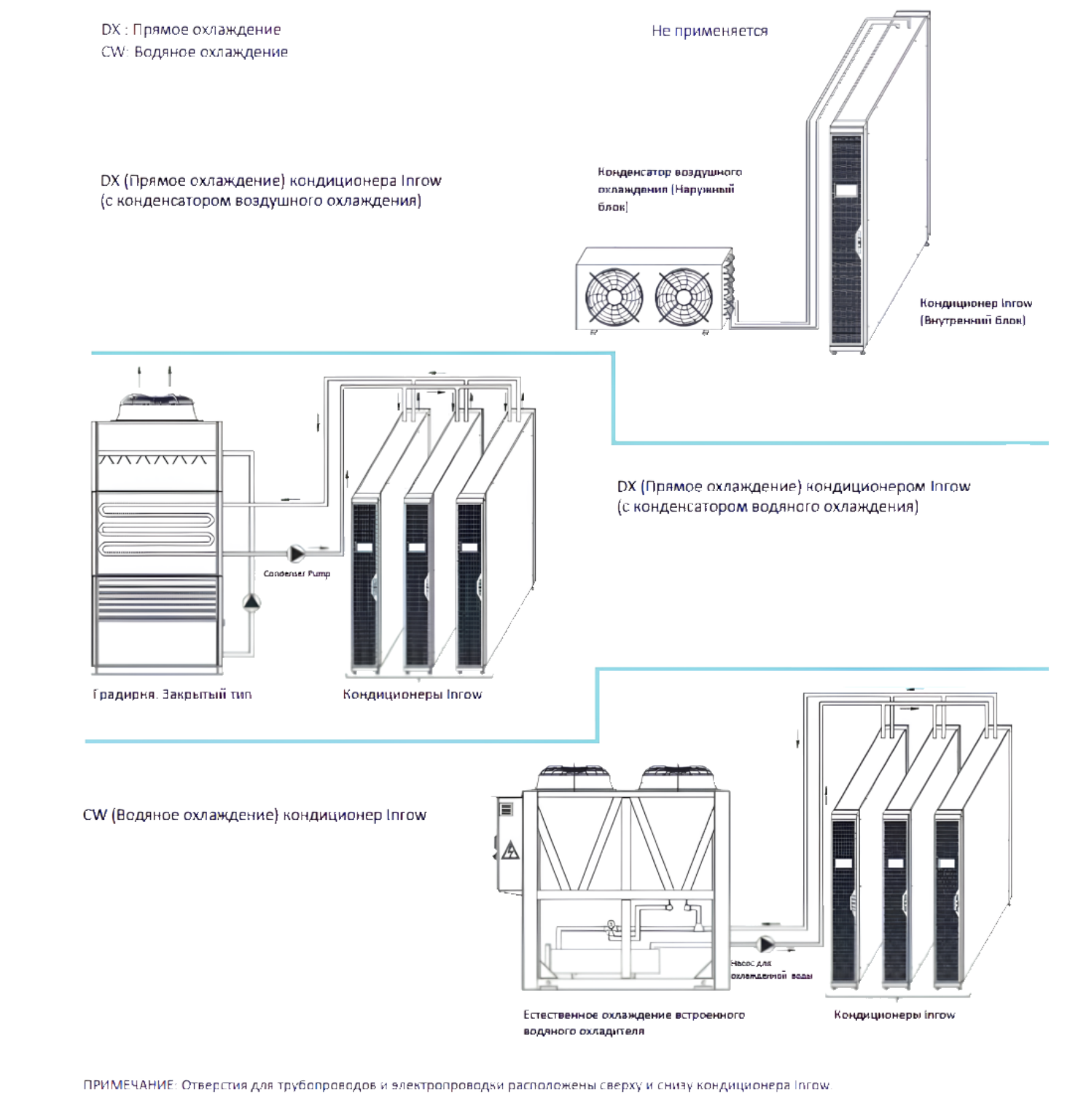

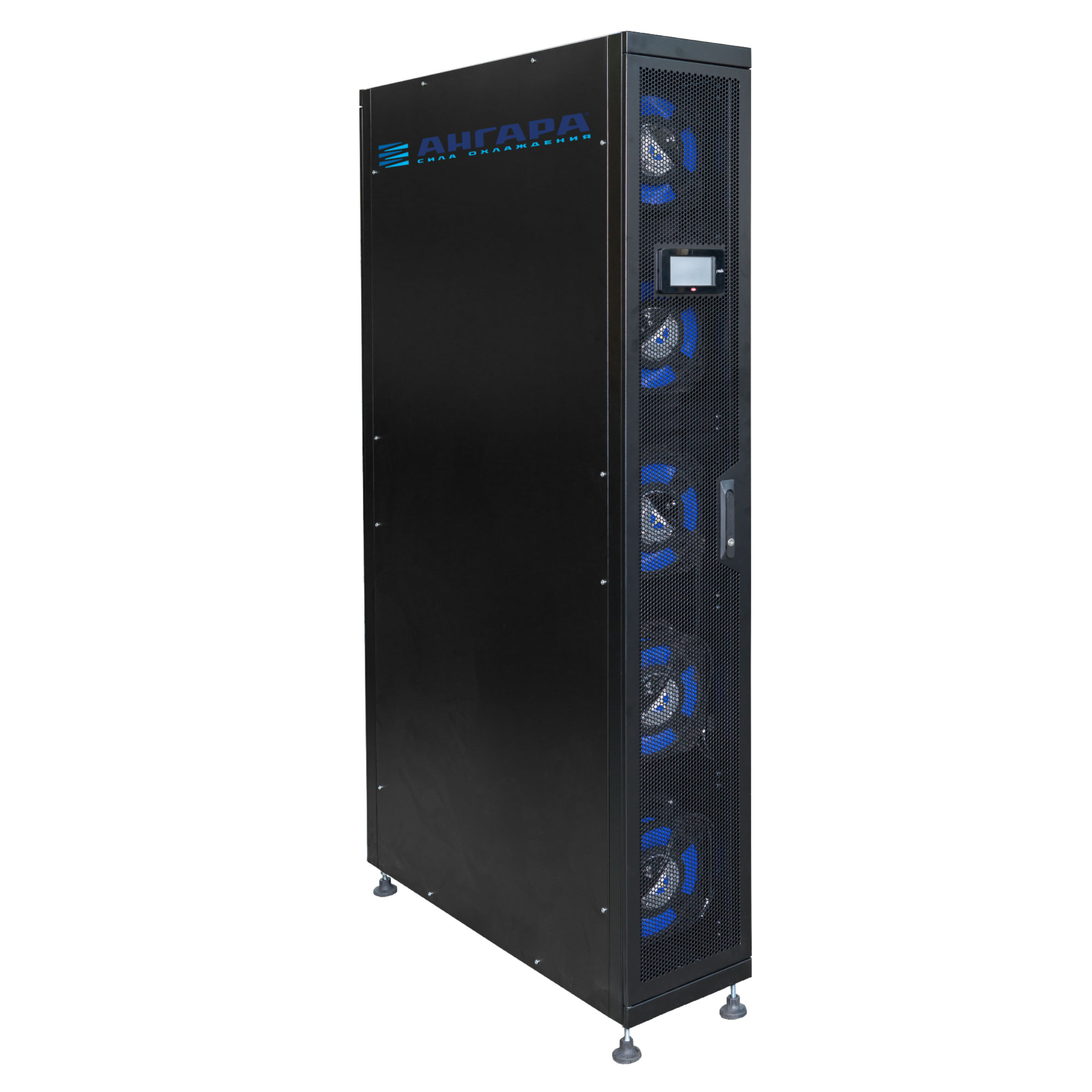

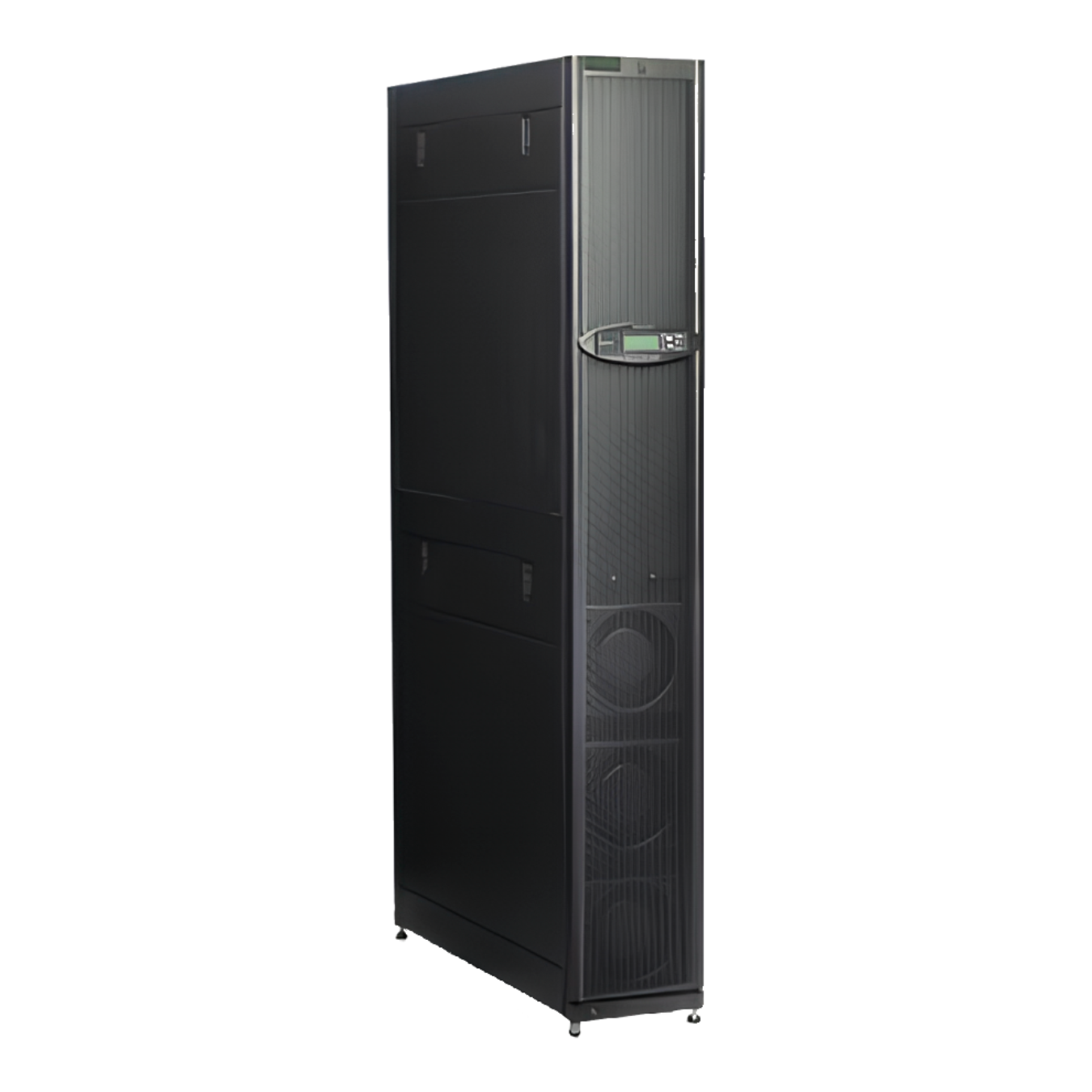

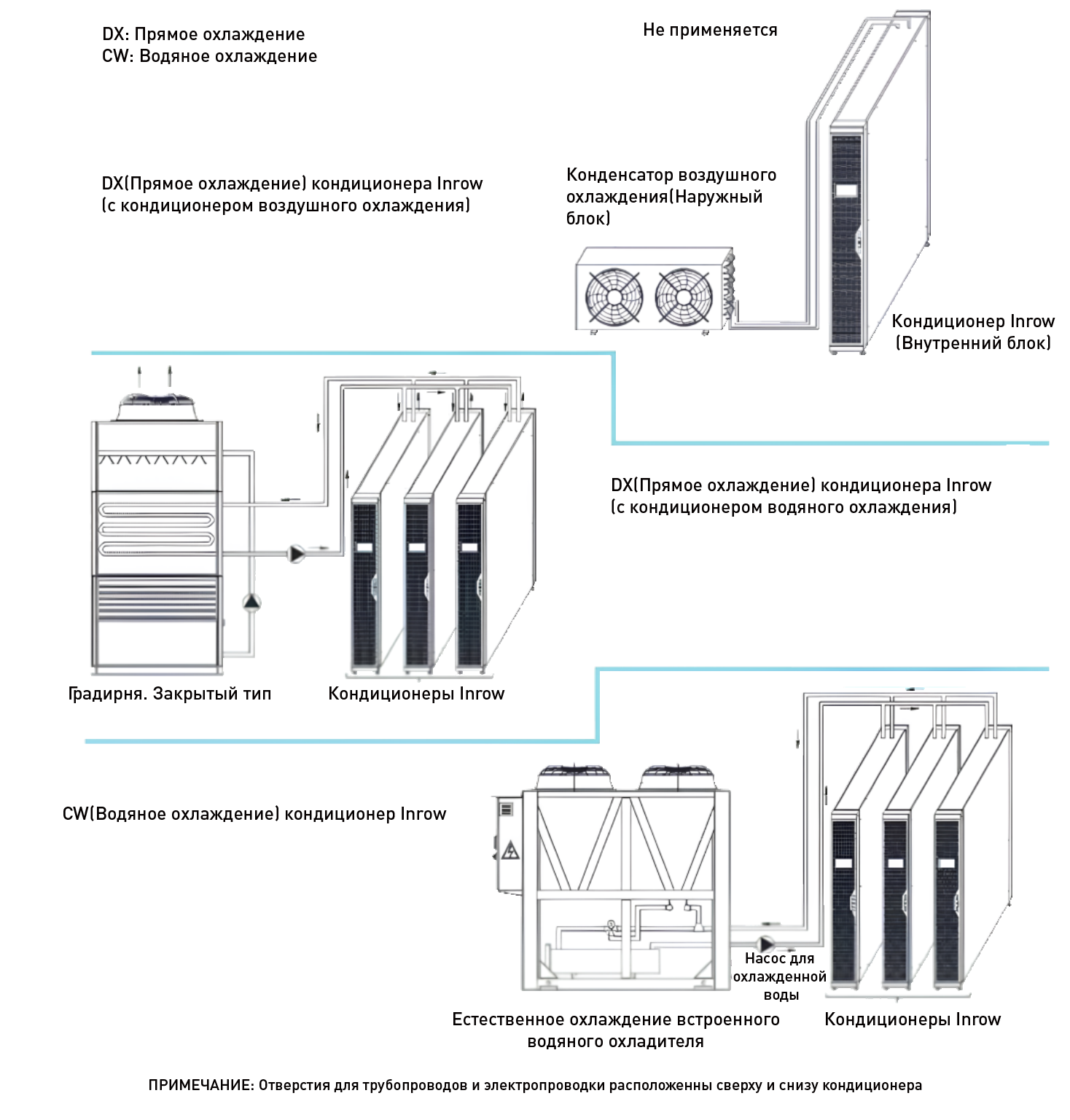

Прецизионные кондиционеры серии «EVMS» предназначены для установки в технологических помещениях (серверных), центрах обработки данных (ЦОД) и на других объектах, где необходимо поддержание стабильных температурно-влажностных параметров. Кондиционеры серии «EVMS» производятся в трех различных модификациях:
| Серия | Тип управления | Тип охладителя |
| EVMS-DXH | DX | С воздушным охлаждением |
| EVMS-DXS | DX | С водяным охлаждением |
| EVMS-CW | CW | Не применяется |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА DX
| Тип блока KOMPACT | EVMS-DXH10 | EVMS-DXH18 | EVMS-DXH25 | EVMS-DXS10 | EVMS-DXS18 | EVMS-DXS25 | ||
| Метод охлаждения | Прямое охлаждение | Прямое охлаждение | ||||||
| Номинальная мощность (кВт) (1) | 10,4 | 17,7 | 22,3 | 11,1 | 18,9 | 23,7 | ||
| Хладопроизводительность (кВт) (1) | 10,4 | 17,7 | 22,3 | 11,1 | 18,9 | 23,7 | ||
| Хладагент | R410A | R410A | ||||||
| Напряжение сети | 400VAC - 3 Ph - 50 Hz + N | 400VAC - 3 Ph - 50 Hz + N | ||||||
| Класс воздушного фильтра (2) | G2 | G2 | ||||||
| Компрессор | Тип | Спираль | Спираль | |||||
| Потребляемая мощность компрессора (кВт) (1) | 2,87 | 4,86 | 5,91 | 2,34 | 4,05 | 4,98 | ||
| Вентилятор испарителя | Номинальный расход воздуха (м3/ч) | 2400 | 3600 | 4400 | 2400 | 3600 | 4400 | |
| Тип вентилятора | Подключаемый | Подключаемый | ||||||
| Тип двигателя вентилятора | ЕС мотор | ЕС мотор | ||||||
| Потребляемая мощность двигателя вентилятора (кВт) | 0,34 | 0,51 | 0,68 | 0,34 | 0,51 | 0,68 | ||
| Тип конденсатора | с воздушным охлаждением | с водяным охлаждением | ||||||
| Конденсатор с воздушным охлаждением | Тип наружного блока | HKD-10 | HKD-18 | HKD-25 | не применяется | |||
| Количество вентиляторов | 1 | 1 | 2 | |||||
| Потребляемая мощность двигателя вентилятора (кВт) | 1 х 0,19 | 1 х 0,72 | 2 х 0,19 | |||||
| Тип производства | Вертикальный тип (горизонтальный тип по запросу) | |||||||
| Конденсатор с водяным охлаждением | Номинальный расход воды (м3/ч) | не применяется | 2,5 | 4,2 | 5,3 | |||
| Перепад давления (Па) | 29 | 32 | 35 | |||||
| Соединения входа-выхода воды | 1 | 1 1/4 | 1 1/4 | |||||
| Размеры | Ширина (мм) | Внутренний блок | 300 | 300 | 300 | 300 | 300 | 300 |
| Наружный блок | 830 | 910 | 1550 | |||||
| Глубина (мм) | Внутренний блок | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
| Наружный блок | 425 | 515 | 425 | |||||
| Высота (мм) | Внутренний | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| Наружный блок | 720 | 850 | 720 | |||||
| Вес (кг) | Конденсатор с воздушным охлаждением | Внутренний блок | 170 | 190 | 200 | не применяется | ||
| Наружный блок | 39 | 54 | 68 | |||||
| Конденсатор с водяным охлаждением | не применяется | 190 | 215 | 225 | ||||
(1) Условия оборотного воздуха в помещении: относительная влажность 35–25%, температура наружного воздуха: 35°C для кондиционеров с конденсатором воздушного охлаждения. Условия оборотного воздуха в помещении: 35°C–25% относительной влажности, температура воды на входе в конденсатор: 30°C для кондиционеров с конденсатором водяного охлаждения. (2) Согласно стандарта En779.
DX (прямое охлаждение)
Процесс охлаждения осуществляется путем обеспечения цикла сжатого газа с помощью компрессора. Воздух охлаждается, проходя через змеевик испарителя прямого расширения, расположенный внутри кондиционера. Устройство состоит из оборудования, описанного ниже.
Основной корпус и кожух
Корпус и кожуха агрегата изготовлены из стального листа и окрашены в черный цвет RAL 9005 для защиты от внешних воздействий электростатической порошковой краской. Внутренние поверхности агрегата изолированы от тепла и шума.
Компрессор
Установлены надёжные и высокоэффективные спиральные компрессоры Hermec. Конденсатор Он может быть изготовлен в двух различных типах в зависимости от применения устройства.
Конденсатор с воздушным охлаждением
Изготовлен из медных трубок и алюминиевых ребер. Медные трубки расширены специальным методом, чтобы обеспечить максимальную теплопередачу к алюминиевым ребрам. В конденсаторах с воздушным охлаждением циркуляция воздуха обеспечивается осевыми вентиляторами соединенными с двигателем.
Пластинчатый конденсатор с воздушным охлаждением
Изготовлен из специальных пластин нержавеющей стали, спаянных друг с другом. Для агрегата с конденсатором водяного охлаждения необходимы водяная градирня и насос конденсатора.
Испаритель
Охлаждающий змеевик, изготовленный из медных трубок и алюминиевых ребер, имеет оптимальную площадь теплосъема и максимальную теплопередачу. Под змеевиком находится дренажный поддон, изготовленный из нержавеющей стали.
Фильтр
Фильтр изготовлен из специального материала и обладает высокой очищающей способностью. Загрязненные фильтры можно промыть водой и очистить сжатым воздухом.
Подключаемый вентилятор и спаренный двигатель
Прямоточный вентилятор с загнутыми назад лопастями отвечает потребностям и качеству, чтобы компенсировать потери давления в охлаждающем змеевике, воздушном фильтре и решетках в дверях агрегата. ЕС-двигатель, соединенный с вентилятором, может работать с различной скоростью. Эти вентиляторы повышают энергоэффективность и обеспечивают бесшумную работу без вибрации.
Компоненты контура охлаждения
В контур охлаждения входят фильтр-осушитель, смотровое стекло, электронный расширительный клапан (ЭТРВ), реле давления и запорные клапаны.
Электрическая панель управления
Панель управления, расположенная внутри установки, обеспечивает полностью автоматическую и безопасную работу. Установка оснащена достаточным количеством замыкателей, термоэлементов, предохранителей и выключателей.
Микропроцессорная система управления
В установке используется усовершенствованная микропроцессорная система управления. Микропроцессорная система управления, отвечающая за управление агрегатом, обеспечивает оптимальные условия эксплуатации. Параметры контроллера защищены трехуровневым шифрованием. До 16 кондиционеров Inrow можно подключить друг к другу по сети с помощью встроенного порта Ethernet на блоке управления. Также возможно подключить кондиционер к BMS (системе управления зданием).
Дисплей контроллера
Устройство имеет интуитивно-понятный интерфейс. Интерфейс обеспечивает доступ к параметрам микропроцессора устройства и их изменение. Такие значения, как температура и влажность оборотного воздуха, температура вытяжного воздуха, давление на всасывании компрессора, давление нагнетания компрессора, температура газа на всасывании компрессора, значение перегрева, шаг электронного расширительного клапана, процент скорости вентиляторов, работа компрессора и информацию о состоянии устройства можно увидеть на экране. В стандартных устройствах терминал имеет ЖК-дисплей и 6 клавиш. Сенсорный дисплей доступен в качестве опции.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА CW
| Тип блока KOMPACT | EVMS-CW16 | EVMS-CW23 | EVMS-CW30 | |
| Метод охлаждения | Охлажденная вода | |||
| Номинальная мощность (кВт) (1) | 16 | 22,2 | 28,3 | |
| Хладопроизводительность (кВт) (1) | 16 | 22,2 | 28,3 | |
| Напряжение сети | 230VAC-1ph-50Hz + N | |||
| Класс воздушного фильтра (2) | G2 | |||
| Вентилятор | Номинальный расход воздуха (м3/ч) | 3300 | 4200 | 5000 |
| Тип вентилятора | Подключаемый | |||
| Тип электродвигателя | ЕС мотор | |||
| Потребляемая мощность двигателя вентилятора (кВт) | 0,51 | 0,68 | 0,85 | |
| Змеевик | Жидкость (3) | Жидкость (3) Моноэтиленгликоль 25% | ||
| Расход жидкости (м3/ч) | 3,04 | 4,14 | 6,00 | |
| Перепад давления (кПа) | 29,8 | 22,8 | 46,0 | |
| Соединения входа-выхода | 1 - 1 | 1 1/4 - 1 1/4 | 1 1/4 - 1 1/4 | |
| Размеры | Ширина (мм) | 300 | 300 | 300 |
| Глубина (мм) | 1200 | 1200 | 1200 | |
| Высота (мм) | 2000 | 2000 | 2000 | |
| Вес (кг) | 150 | 165 | 170 | |
(1) Относительная влажность оборотного воздуха 35–25% и температура жидкости на входе/выходе 10/15°C. (2) Согласно стандарту EN779. (3) Концентрацию раствора следует определять в соответствии с условиями наружного воздуха, где используется кондиционер. Примечание. Мы оставляем за собой право вносить изменения в размеры и конструкцию в любое время без предварительного уведомления.
CW (охлаждение водой)
Процесс охлаждения осуществляется путем пропускания воды внутри медных трубок охлаждающего змеевика. Воздух охлаждается проходя через змеевик, расположенный внутри кондиционера.
Основной корпус и кожух
Корпус и кожуха агрегата изготовлены из стального листа и окрашены в черный цвет RAL 9005 для защиты от внешних воздействий электростатической порошковой краской. Внутренние поверхности агрегата изолированы от тепла и шума.
Испаритель
Охлаждающий змеевик, изготовленный из медных трубок и алюминиевых ребер, имеет оптимальную площадь теплосъема и максимальную теплопередачу. Под змеевиком находится дренажный поддон, изготовленный из нержавеющей стали.
Подключаемый вентилятор и спаренный двигатель
Прямоточный вентилятор с загнутыми назад лопастями отвечает потребностям и качеству, чтобы компенсировать потери давления в охлаждающем змеевике, воздушном фильтре и решетках в дверях агрегата. ЕС-двигатель, соединенный с вентилятором, может работать с различной скоростью. Эти вентиляторы повышают энергоэффективность и обеспечивают бесшумную работу без вибрации.
Фильтр
Фильтр изготовлен из специального материала и обладает высокой очищающей способностью. Загрязненные фильтры можно промыть водой и очистить сжатым воздухом.
Компоненты контура охлаждения
Трехходовой клапан, привод модулирующего клапана и датчик температуры включены в водяной контур. Весь контур охлажденной воды изолирован изоляционным материалом подходящей толщины и качества.
Микропроцессорная система управления
В установке используется усовершенствованная микропроцессорная система управления. Микропроцессорная система управления, отвечающая за управление агрегатом, обеспечивает оптимальные условия эксплуатации. Параметры контроллера защищены трехуровневым шифрованием. До 16 кондиционеров Inrow можно подключить друг к другу по сети с помощью встроенного порта Ethernet на блоке управления. Также возможно подключить кондиционер к BMS (системе управления зданием).
Дисплей контроллера
Устройство имеет интуитивно-понятный интерфейс. Интерфейс обеспечивает доступ к параметрам микропроцессора устройства и их изменение. Такие значения, как температура и влажность оборотного воздуха, температура вытяжного воздуха, давление на всасывании компрессора, давление нагнетания компрессора, температура газа на всасывании компрессора, значение перегрева, шаг электронного расширительного клапана, процент скорости вентиляторов, работа компрессора и информацию о состоянии устройства можно увидеть на экране. В стандартных устройствах терминал имеет ЖК-дисплей и 6 клавиш. Сенсорный дисплей доступен в качестве опции.
